医疗废水一体化处理设备
该设备采用的生物处理工艺，在总结国内外生活污水处理装置地运行经验的基础上，结合我公司自己的研究成果和工程实践，设计出一种可地理设置的成套有机废水处理装置，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不需盖房,不需采暖保温等优点。地面之上可种花草，不影响周围环境。
该设备适用于住宅小区、村庄、村镇、办公楼、商场、宾馆、饭店、疗养院、学校、医院、高速公路、铁路、工厂、矿山、旅游景区等生活污水和与之类似的屠宰、水产品加工、食品等中小型规模工业有机废水的处理和回用。该设备处理污水，水质达到排放标准。我公司可根据用户要求同时配套中水回用设备。
二、工艺说明：
三、产品特点：
1、埋设于地表以下，设备上面的地表可作为绿化或其他用地，不需要建房及采暖、保温。
2二级生物接触氧化处理工艺均采用推流式生物接触氧化，其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。并比活性污泥池体积小，对水质的使用性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱模，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。
3、生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶段，产泥量少，仅需三个月（90天）以上排一次泥（用粪车抽吸或脱水成泥饼外运）。
4、该地理式生活污水处理设备的除臭方式除采用常规高空排气，另配有土壤脱臭措施。
5、整个设备处理系统配有全自动电气控制系统和设备故障系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。
四、使用方法：
1、能够处理生活系统综合性废水及其相类似的有机污水;
2、采用碳钢防腐、不锈钢、玻璃钢结构，具有耐腐蚀、抗老化等优良特性，使用寿命长达50年以上；
3、全套装置施工简单、操作容易，所有机械设备均为自动化控制，全部装置可设置于地表以；
五、适用范围：
1、宾馆、饭店、疗养院、医院；
2、住宅小区、村庄、集镇；
3、车站、海港码头、船舶；
4、工厂、矿山、旅游景点、风景区；
5、与生活污水类似的各种工业有机废水。

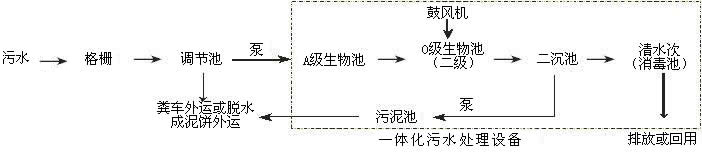

六、工艺流程示意图
七、不同条件下设备处理水量（m3/h）
该设备采用的生物处理工艺，在总结国内外生活污水处理装置地运行经验的基础上，结合我公司自己的研究成果和工程实践，设计出一种可地理设置的成套有机废水处理装置，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不需盖房,不需采暖保温等优点。地面之上可种花草，不影响周围环境。
该设备适用于住宅小区、村庄、村镇、办公楼、商场、宾馆、饭店、疗养院、学校、医院、高速公路、铁路、工厂、矿山、旅游景区等生活污水和与之类似的屠宰、水产品加工、食品等中小型规模工业有机废水的处理和回用。该设备处理污水，水质达到排放标准。我公司可根据用户要求同时配套中水回用设备。

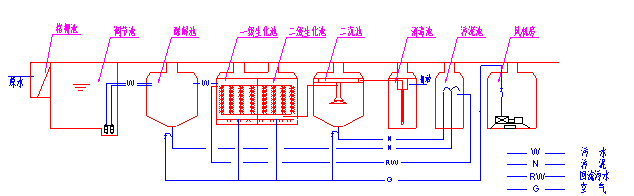

二、工艺说明：
三、产品特点：
1、埋设于地表以下，设备上面的地表可作为绿化或其他用地，不需要建房及采暖、保温。
2二级生物接触氧化处理工艺均采用推流式生物接触氧化，其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。并比活性污泥池体积小，对水质的使用性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱模，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。
3、生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶段，产泥量少，仅需三个月（90天）以上排一次泥（用粪车抽吸或脱水成泥饼外运）。
4、该地理式生活污水处理设备的除臭方式除采用常规高空排气，另配有土壤脱臭措施。
5、整个设备处理系统配有全自动电气控制系统和设备故障系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。
四、使用方法：
1、能够处理生活系统综合性废水及其相类似的有机污水;
2、采用碳钢防腐、不锈钢、玻璃钢结构，具有耐腐蚀、抗老化等优良特性，使用寿命长达50年以上；
3、全套装置施工简单、操作容易，所有机械设备均为自动化控制，全部装置可设置于地表以；
五、适用范围：
1、宾馆、饭店、疗养院、医院；
2、住宅小区、村庄、集镇；
3、车站、海港码头、船舶；
4、工厂、矿山、旅游景点、风景区；
5、与生活污水类似的各种工业有机废水。
六、工艺流程示意图
七、不同条件下设备处理水量（m3/h）
| 进水BOD(mg/L) | 200 | 300 | 400 | 500 | 300 | 400 | 500 | 600 | 400 | 500 | 600 | 700 | |
| 出水BOD（mg/L） | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 30 | 60 | 60 | 60 | 60 | |
| WSZ—1 | 处理水量 | 2 | 1.5 | 1 | 0.8 | 2 | 1.5 | 1 | 0.8 | 1.3 | 0.9 | 0.8 | 0.8 |
| WSZ—2 | 3 | 2.5 | 2 | 1.5 | 3 | 2.5 | 2 | 1.5 | 2.4 | 1.8 | 1.5 | 1.5 | |
| WSZ—5 | 6 | 5 | 4 | 3 | 5.5 | 4.5 | 3.5 | 2.5 | 4.8 | 3.6 | 3 | 2.5 | |
| WSZ—10 | 12 | 10 | 8 | 6 | 11 | 9 | 7 | 5 | 9.5 | 7.6 | 6 | 5 | |
八、安装基础、使用、维护：
1、基础;WSZ系列设备如放置在地坪以上，只需准备一块与设备外形相同的混凝土地坪作为基础。基础承压大于4T/m2，也同时要求水平、平整。
如设备埋于地坪以下，基础标高小于或等于设备标高保证下雨不积水，基础一般是素混凝土（是否配筋视当地地质情况而定）。
2、安装：根据安装图就位，各箱体依次就位，箱体的位置、方向不能放错，互相间距准确，并连接好管道。
在设备内注入清水，检查各管道有无渗漏，若无渗漏则箱体四周覆土，直至设备检查孔，并平整地面。把电控箱控制线与水泵接通，电控箱与电源接通，接线时注意风机、电机的的转向，与风机所指方向相同。

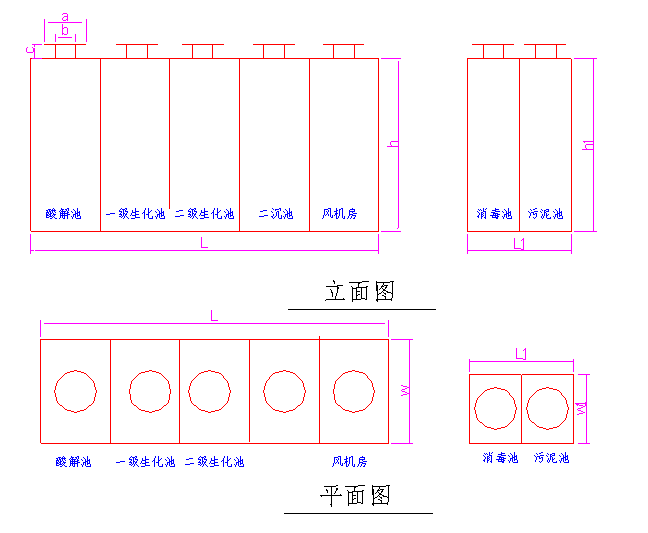

九、设备构造：
设备所有的管道采用PVC管或不锈钢管，管道间连接用PVC粘结剂或不锈钢。
填料采用悬浮型生物填料作生物载体，生物量大、易挂膜、不结球、比堵塞。
十、主要参数：
1、基础;WSZ系列设备如放置在地坪以上，只需准备一块与设备外形相同的混凝土地坪作为基础。基础承压大于4T/m2，也同时要求水平、平整。
如设备埋于地坪以下，基础标高小于或等于设备标高保证下雨不积水，基础一般是素混凝土（是否配筋视当地地质情况而定）。
2、安装：根据安装图就位，各箱体依次就位，箱体的位置、方向不能放错，互相间距准确，并连接好管道。
在设备内注入清水，检查各管道有无渗漏，若无渗漏则箱体四周覆土，直至设备检查孔，并平整地面。把电控箱控制线与水泵接通，电控箱与电源接通，接线时注意风机、电机的的转向，与风机所指方向相同。
九、设备构造：
设备所有的管道采用PVC管或不锈钢管，管道间连接用PVC粘结剂或不锈钢。
填料采用悬浮型生物填料作生物载体，生物量大、易挂膜、不结球、比堵塞。
十、主要参数：
|
项目/型号 |
WSZ-1 | WSZ- | WSZ- | WSZ- | WSZ- | WSZ- | WSZ- | WSZ- | WSZ- | WSZ- |
| 处理量m³/h³ | 1 | 3 | 5 | 7.5 | 10 | 15 | 20 | 30 | 40 | 50 |
| 设备件数 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
|
污泥吸附及初沉池 池 |
1.8 | 5.5 | 9 | 14 | 18 | 27 | 36 | 50 | 82 | 100 |
|
接触氧化池 （m³） |
5.0 | 14.5 | 24 | 36 | 44 | 63 | 83 | 130 | 170 | 200 |
|
二沉池表面负荷 （m³/m²h） |
1.2 | 1.3 | 1.3 | 1.3 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.6 |
| 消毒池（m³） | 0.6 | 1.8 | 2.8 | 4 | 5.5 | 8 | 10 | 15 | 20 | 25 |
| 风 型号 | HC-25IS | HC-30IS | HC-50C | HC-50IS | HC-60IS | HC-80S | HC-100S | HC1-100S | HC-100S | HC-100S |
| 机 功率kw） | 0.4 | 0.75 | 1.5 | 2.2 | 2.2 | 3.7 | 5.5 | 5.5 | 5.5×2 | 5.5×2 |
| 台数 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
| 水 型号 | AS10-2CB | AS16-CB | AS30- 2CB | |||||||
| 泵 功率kw | 1.0 | 1.6 | 2.9 | |||||||
| 件重（t） | 5 | 6 | 7 | 10 | 8 | 10 | 10.5 | 10.5 | 10.5 | 12 |
| 设备总重（t） | 5.5 | 6.5 | 8 | 11 | 17 | 20 | 21 | 29 | 38 | 42 |
| 占地面积（m²） | 6 | 14 | 20 | 30 | 50 | 65 | 75 | 115 | 155 | 185 |
注：以上参数及设备尺寸仅供参考，设计时请以我公司实际参数及图纸尺寸为准！
