行车式刮吸泥机
Author：goobsy Renew time：2024-05-12

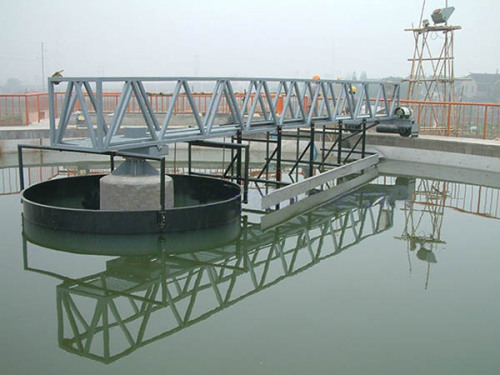

行车式刮吸泥机
构造特点：
1、沉淀池为混凝土或钢结构，池底稍呈椭圆形，池底为排泥斗外接排泥管。

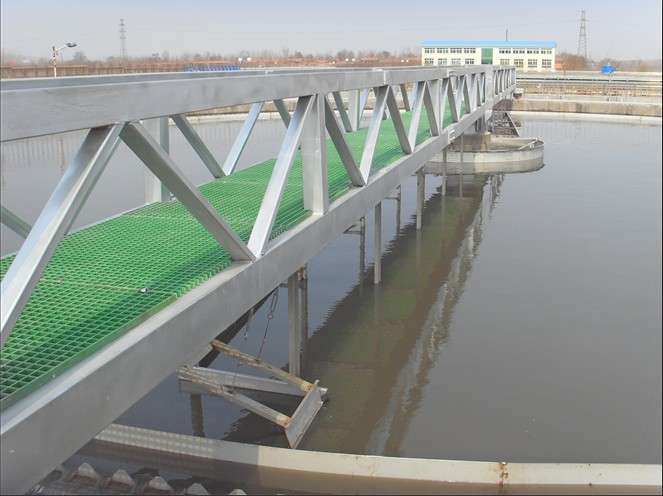

2、工作桥为混凝土或钢结构，本设备不包括池体和工作桥，用户自行解决，我厂可设计制造钢结构池体和工作桥，供应用户。

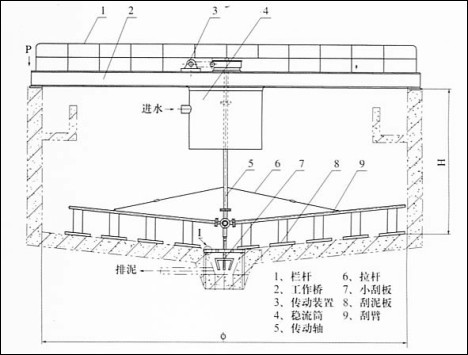

3、GJ型刮泥机，太阳能路灯 太阳能发电 光伏发电 太阳能电池板 由耙架、竖轴驱动装置和过扭距安全装置等组成。
耙架由两个大耙和两个小耙组成十字形，与稍呈椭圆形的池底平行。
耙架与竖轴用十字头固定连接，竖轴上的轴承为向心和推力轴承的组合，用润滑脂润滑。水下为滑动轴承，由尼龙衬套等组成，用压力清水润滑。
竖轴下端伸入排泥斗，下轴端紧固着刮泥刀，用以刮排泥斗中的集泥，以使均匀排出。
基本参数表
| 型 号 | GJ4E | GJ6E | GJ8E | GJ10E | GJ12E | GJ14E | GJ16E | GJ18E | GJ20E |
| 池径m | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 沉淀面积㎡ | 12.6 | 28.3 | 50.3 | 78.5 | 113 | 154 | 201 | 254 | 314 |
| 处理污泥量m3/h | 0.26 | 0.59 | 1.05 | 1.64 | 2.36 | 3.21 | 4.19 | 4.76 | 5.25 |
| 耙臂周速m/min | 1.65 | 2.5 | 2.15 | 2.2 | 2.65 | 3 | 3.03 | 3.4 | 2.95 |
| 减速机型号X |
0.37- 742 |
0.37- 742 |
0.37- 742 |
0.37- 742 |
0.37- 853 |
0.37- 953 |
0.37- 1063 |
0.37- 1063 |
0.37- 1174 |
| 速比 | 11033 | 11033 | 17051 | 20825 | 20825 | 24389 | 24389 | 24389 | 31433 |
| 电动机功率kw | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 |
注：1.处理污泥状态为进水悬浮固体含量250mg/l，去除率80，底流含水率98
2、池面负荷，池径16m及以下，按50m3/㎡.d计算，池径18m按45m3/㎡.d计算，池径20m，按40m3/㎡.d计算
3.污泥与池底的摩擦系数为0.1
4、池深度，为减速机混凝土基础上平面至池底排泥斗上口的高度，分别为4.5m、5m、5.5m、6m等，由用户确定
5.池底坡度为1/10
GJ-F型刮泥机技术参数
2、池面负荷，池径16m及以下，按50m3/㎡.d计算，池径18m按45m3/㎡.d计算，池径20m，按40m3/㎡.d计算
3.污泥与池底的摩擦系数为0.1
4、池深度，为减速机混凝土基础上平面至池底排泥斗上口的高度，分别为4.5m、5m、5.5m、6m等，由用户确定
5.池底坡度为1/10
GJ-F型刮泥机技术参数
| 型号 | 单位 | GJ4F | GJ6F | GJ8F |
| 池径 | M | 4 | 6 | 8 |
| 固体负荷 | ㎏/㎡h | 6 | 6 | 6 |
| 干泥量 | ㎏/h | 63 | 170 | 302 |
| 含水率94的污泥 | M3/h | 1.3 | 2.8 | 5 |
| 耙臂线速度 | m/min | 1.62 | 2.5 | 2.15 |
| 减速机型号 | XKSD3.7-742 | XKSD3.7-953 | XKSD3.7-1174 | |
| 电动机功率 | Kw | 0.37 | 0.37 | 0.37 |
