回转式机械格栅除污机

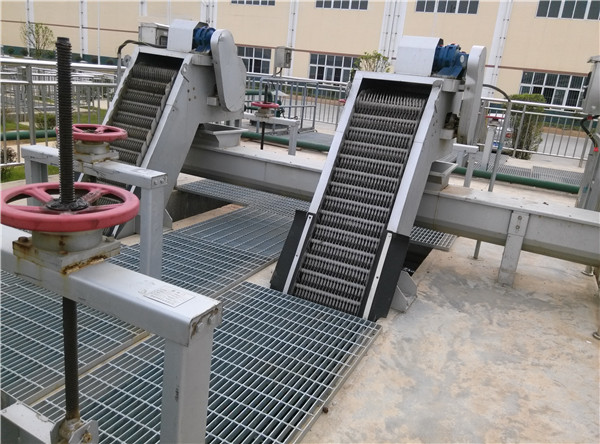

SGH回转式固液分离
用途
SGH回转式固液分离机(也称回转式格栅除污机)，它是一种水处理固液分离设备，主要用于城镇污水处理厂、区污水预处理装置、市政雨污水泵站、自来水厂和电厂水等进水口处，该设备也广泛用于纺织、印染、食品、水产、造纸、屠宰、制革等各个行业的水处理工程，是水处理行业中的固液分离设备。
结构及工作原理
该设备采用回转式，由一种特殊形状的犁形耙齿按一定的装配顺序的数量排列在横轴上，组成粑齿链，根据过水流量，装配成不同的间隙，安装在泵站或水处理系统的入口处，当驱动装置带动粑齿链自下向上运动时，水中的杂物被耙齿链捞起，液体则在栅隙中流过，设备转动到上部顶点后，粑齿链改变运行方向，由上向下运动，物料依靠自虽从粑齿上自行脱落，当粑齿从反面转到底部时，又开始另一循环往复的连续运行，从而不断的从水中清捞杂物，达到固液分离的目的。
技术参数和安装尺寸表
|
型号
参数 |
SGH-500 |
SGH-600 |
SGH-700 |
SGH-800 |
SGH-900 |
5GH-1000 |
SGH-1100 |
SGH-1200 |
SGH-1300 |
SGH-1400 |
SGK-1500 |
||
|
设备宽度B(mm) |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
||
|
渠道宽度B1(mm) |
B+100 |
||||||||||||
|
有效栅宽B2(mm) |
B-157 |
||||||||||||
|
基础螺栓间距(B3mm) |
B 十 200 |
||||||||||||
|
设备总宽(B4mm) |
B+350 |
||||||||||||
|
粑齿间陳b(mm) |
t=100 |
1≤b≤50 |
|||||||||||
|
t=150 |
10＜b≤50 |
||||||||||||
|
安装角度α(°) |
60 〜85 |
||||||||||||
|
渠道深度H(mm) |
800〜12000 |
||||||||||||
|
卸料口至平台高度H1(mm) |
600-1200 |
||||||||||||
|
设备总长高H2(mm) |
H+H1+1500 |
||||||||||||
|
后箱架离H2(mm) |
t=100 |
≈1000 |
|||||||||||
|
t=150 |
≈1100 |
||||||||||||
|
耙齿运行速度V(m/min) |
≈2.1 |
||||||||||||
|
电机功革N(kw) |
0.55〜1.1 |
0.75〜1.5 |
1.1〜2.2 |
1.5〜3.0 |
|||||||||
|
水头损失(mm) |
≤20(无堵塞时） |
||||||||||||
|
土建载荷 |
P1(KN) |
20 |
25 |
||||||||||
|
P2(KN) |
8 |
10 |
|||||||||||
|
△P(KN) |
1.5 |
2.0 |
|||||||||||
注：P以H=5.0m计，H每增加1m，则P1总=P1(P2)+△P; t:为耙齿链节距;
主要特点
♦驱动装置采用摆线针轮或斜齿轮式减速电机直接驱动，噪声低、结构紧凑，运行平稳等特点；
♦机架为整体框架结构，刚性强，安装简便、日常维修工作置少；
♦耙齿规格两种，耙齿节距t=100、200mm;
♦设备操作简便，可直接就地/远程控制设备的运行；
♦为防止意外过载，设 械剪切销和过电流保护，使设备运行安全可靠；
♦当设备宽≥1500mm时，为保证设备的整体强度，将采用并联机的形式。
过水流量表
|
型号 参数 |
SGH-500 |
SGH-600 |
SGH-700 |
SGH-800 |
SGH-900 |
S6H-1000 |
SGH-1100 |
SGH-1200 |
SGH-1300 |
SGH-U00 |
SGH-1500 |
||
|
栅前水深H3(m) |
1.0 |
||||||||||||
|
过栅流速V1(m/s) |
0.8 |
||||||||||||
|
间隙 b(mm) |
1 |
过水 流置 Q (m3/m) |
0.03 |
0.04 |
0.05 |
0.06 |
0.07 |
0.08 |
0.08 |
0.09 |
0.10 |
0.11 |
0.12 |
|
3 |
0.07 |
0.09 |
0.10 |
0.12 |
0.14 |
0.16 |
0.18 |
0.20 |
0.22 |
0.24 |
0.26 |
||
|
5 |
0.09 |
0.11 |
0.14 |
0.16 |
0.18 |
0.21 |
0.23 |
0.26 |
0.28 |
0.31 |
0.33 |
||
|
10 |
0.11 |
0.14 |
0.17 |
0.21 |
0.24 |
0.27 |
0.30 |
0.33 |
0.37 |
0.40 |
0.43 |
||
|
15 |
0.13 |
0.16 |
0.20 |
0.24 |
0.27 |
0.31 |
0.34 |
0.38 |
0.42 |
0.45 |
0.49 |
||
|
20 |
0.14 |
0.17 |
0.21 |
0.25 |
0.29 |
0.33 |
0.37 |
0.41 |
0.45 |
0.49 |
0.53 |
||
|
25 |
0.14 |
0.18 |
0.22 |
0.27 |
0.31 |
0.35 |
0.39 |
0.43 |
0.47 |
0.51 |
0.55 |
||
|
30 |
0.15 |
0.19 |
0.23 |
0.27 |
0.32 |
0.36 |
0.40 |
0.45 |
0.49 |
0.53 |
0.57 |
||
|
40 |
0.15 |
0.20 |
0.24 |
0.29 |
0.33 |
0.38 |
0.42 |
0.46 |
0.51 |
0.55 |
0.60 |
||
|
50 |
0.16 |
0.20 |
0.25 |
0.29 |
0.34 |
0.39 |
0.43 |
0.48 |
0.52 |
0.57 |
0.61 |
||

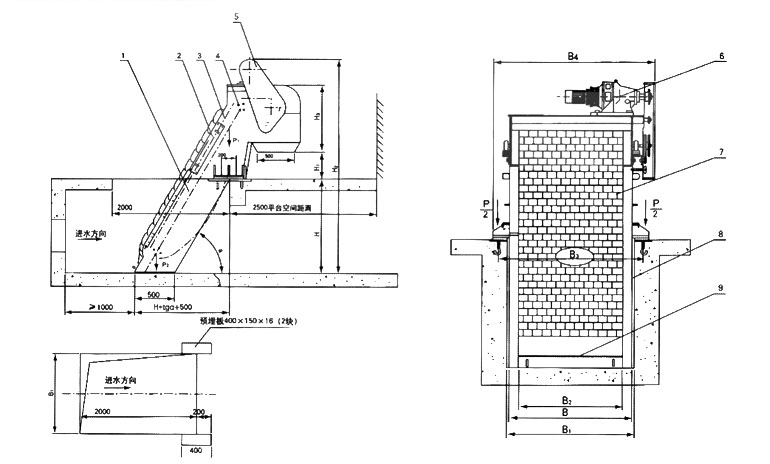

外形安装尺寸图
1、机架 2、检修孔盖板 3、牵引链 4、导向装罝 m5、电机护罩 6、驱动装置 7、耙齿 8、两侧挡板 9、底部挡板
